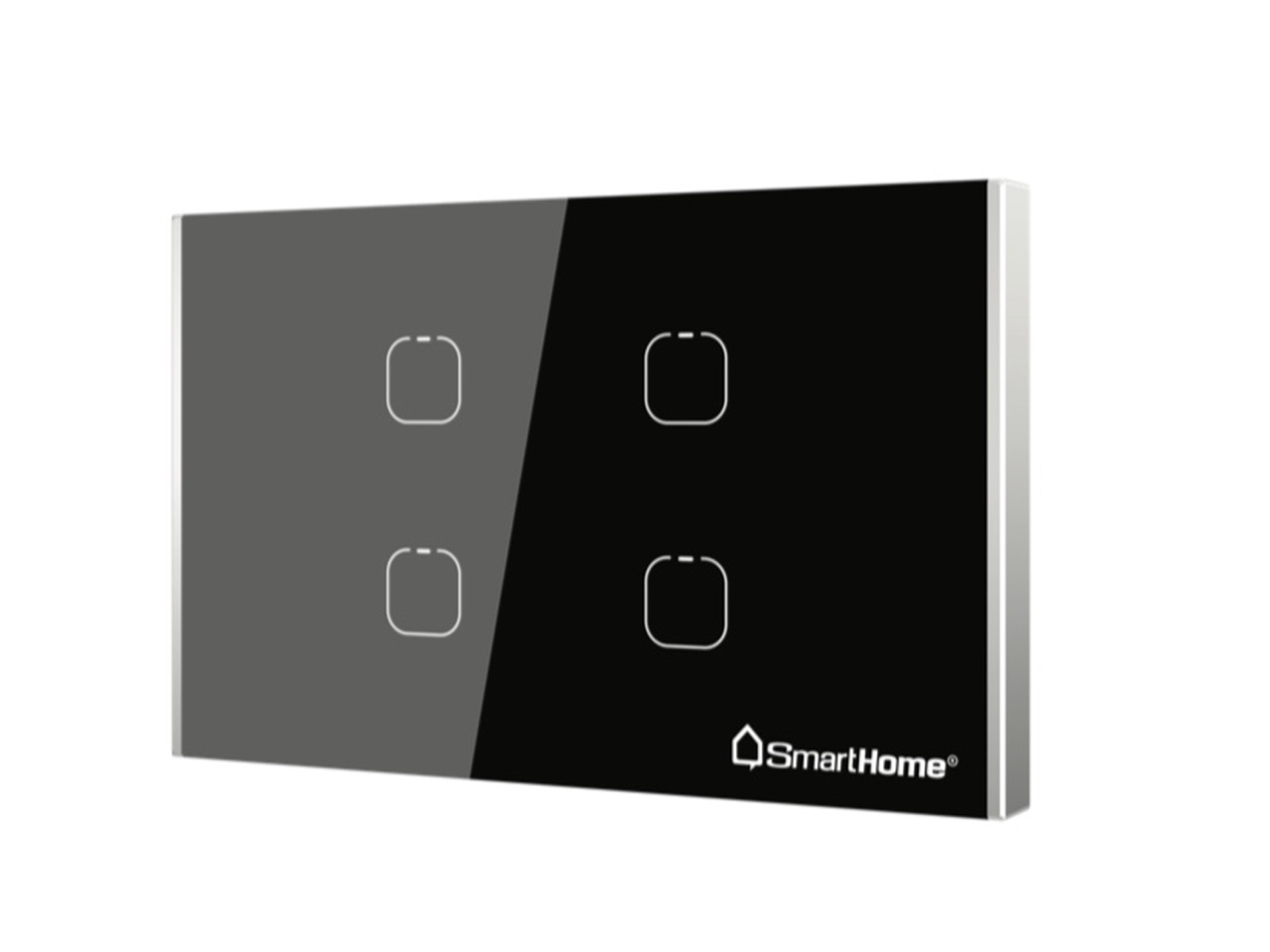

Công tắc cảm ứng 4 kênh chữ nhật SH-CT4Z-T3-Luxury và hướng dẫn sử dụng
Thông số kỹ thuật Công tắc cảm ứng 4 kênh chữ nhật SH-CT4Z-T3-Luxury.
- Điện áp hoạt động: 100-240v 50/60Hz
- Tổng công suất tải: 400W
- Nhiệt độ hoạt động: 60 độ c max
- Tần số Wifi: 802.11b\g\n-2.4GHz
- Kích thước: 117 x 73 x 35,5 mm
- Khối lượng: 300 gram
Nguồn góc linh kiện sản xuất công tắc cảm ứng 4 kênh chữ nhật SH-CT4Z-T3-Luxury
| Tên linh kiện | Nguồn gốc thương hiệu |
| Mặt kính cường lực Gorilla | Kính cường lực Gorilla – Cty Nhật Bản sản xuất |
| Viền nhôm | Bkav SmartHome và đối tác Hàn Quốc sản xuất |
| Các chi tiết nhựa | Bkav smartHome sản xuất |
| Led | Osram – Đức |
| Còi chíp | TDK – Nhật Bản sản xuất |
| Chíp cảm ứng | Microchip – Mỹ sản xuất |
| Tụ trở thường | Vishay, Yageo – Đài Loan, Nhật Bản sản xuất |
| Connector tín hiệu | TE Connectivity APM Connectors – Thụy Sỹ |
| Connector nguồn | Cty Hàn Quốc sản xuất |
| Khối điều khiển tải | ST Microelectronics – Mỹ |
| Khối bảo vệ tải | Microchip, Little fuse – Mỹ |
| Cảm biến nhiệt | Microchip – Mỹ |
| Các linh kiện khối nguồn | Tabuchi, TI, Microchip, NXP, Panasonic, Little fuse, Diodes, Yageo, ST, TE, Vishay – Mỹ, Nhật, Đài Loan |
| Tổng số linh kiện | khoảng 130 linh kiện là Mỹ, Nhật, Thụy Sỹ, Hàn Quốc và Đài Loan |
| Thiết kế kiểu dáng, phần mềm và hệ thống Cloud… | Bkav SmartHome thiết kế và sản xuất tại Việt Nam |
Giấy chứng nhận công tắc cảm ứng 4 kênh chữ nhật SH-CT4Z-T3-Luxury đạt tiêu chuẩn Châu Âu.
Bộ sản phẩm đóng gói Công tắc cảm ứng 4 kênh chữ nhật SH-CT4Z-T3-Luxury
Sử dụng thiết bị công tắc cảm ứng 4 kênh chữ nhật SH-CT4Z-T3-Luxury
Chức năng sử dụng trực tiếp thiết bị công tắc cảm ứng 4 kênh chữ nhật SH-CT4Z-T3-Luxury
Thiết bị SH-CT4Z-T3-Luxury sử dụng công nghệ cảm ứng điện dung. Để điều khiển các thiết bị điện có hỗ trợ điều khiển từ xa, chỉ cần chạm nhẹ vào biểu tượng tương ứng trên bề mặt điều khiển cảm ứng. Khi đèn chỉ thị sáng, tương ứng với trạng thái bật của thiết bị điện. Khi đèn chỉ thị sáng mờ, tương úng với trạng thái tắt của thiết bị điện.
Chức năng sử dụng nâng cao của thiết bị công tắc cảm ứng 4 kênh chữ nhật SH-CT4Z-T3-Luxury
Với khả năng kết nối với mạng, thiết bị SH – CT4Z – T3 – Luxury có thể nhận lệnh điều khiển từ các giao diện điều khiển của hệ thống được cài đặt trên máy tính bảng hoặc SmartPhone.
- Thiết bị SH – CT4Z – T3 – Luxury điều khiển hệ thống đèn chiếu sáng thông minh
Xem nội dung chi tiết
- Thiết bị SH – CT4Z – T3 – Luxury điều khiển hệ thống bơm nước tiểu cảnh sân vườn thông minh
Xem nội dung chi tiết
Ngoài ra , thiết bị SH – CT4Z – T3 – Luxury có thể hoạt động hoàn toàn tự động theo kịch bản, nhằm tạo ra sự tiện nghi cho ngôi nhà.
Xem nội dung chi tiết
Sơ đồ nối dây của thiết bị công tắc cảm ứng 4 kênh chữ nhật SH-CT4Z-T3-Luxury
Hướng dẫn lắp đặt
Bước 1: Nối các đầu dây chờ (2) từ Hộp âm tường (1) vào hộp mạch công suất (3) như Hình (1) theo sơ đồ.
Bước 2: lắp hộp mạch công suất (3) vào Hộp âm tương (1), vặn 2 vít M4 (4) để cố định như hình (2).
Bước 3: Lắp mặt điều khiển cảm ứng (5) vào Hộp mạch công suất (3) như hình (3).
Lưu ý: Lắp đúng vị trí đầu kết nối (A) vào đầu kết nối (B) theo hướng dẫn, vị trí hướng dẫn như hình (4).
.jpg)
Sử dụng an toàn thiết bị công tắc cảm ứng 4 kênh chữ nhật SH-CT4Z-T3-Luxury
- Không sử dụng nguồn điện khác với nguồn điện dược ghi trong phần thông số kỹ thuật của thiết bị.
- Ngắt nguồn điện của thiết bị trước khi lắp đặt, tháo gỡ hoặc sửa chữa thiết bị.
- Không để thiết bị ở nới có nhiệt độ quá cao
- Không tự tháo mở thiết bị khi không cần thiết.
- Không lau chùi thiết bị bằng các hóa chất ăn mòn.
- Bạn nên tuân thủ các hướng dẫn sử dụng an toàn, để đảm bảo an toàn trong suốt quá trình sử dụng thiết bị.
