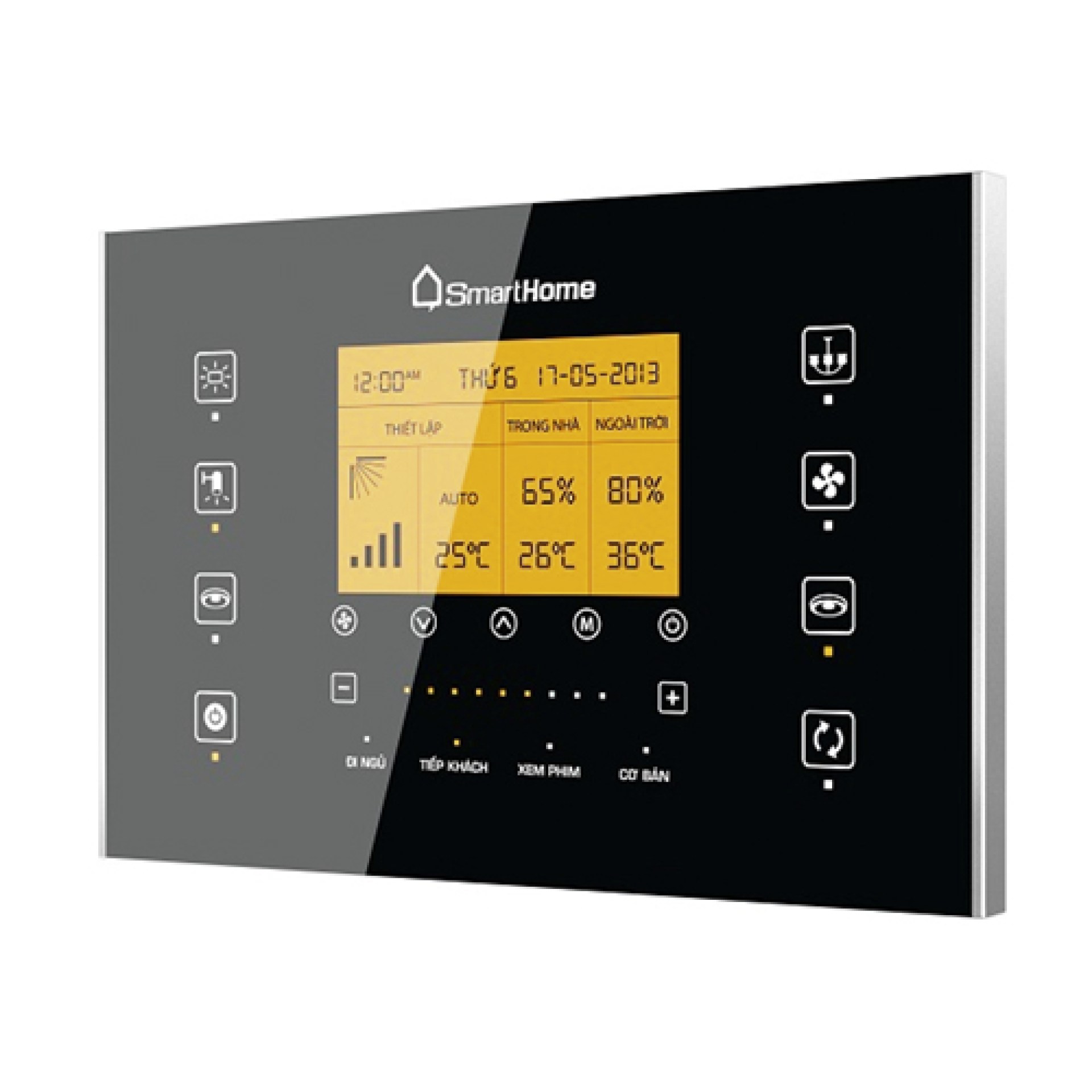

Thiết bị bảng điều khiển 6 kênh SH-CC6LE-Pro bản Luxury

Giới thiệu bảng điều khiển 6 kênh SH – CC6

• Thiết bị bảng điều khiển 6 kênh SH – CC6 là thiết bị điều khiển được sử dụng trong hệ thống nhà thông minh SmartHome, hỗ trợ bật / tắt 6 kênh công suất.
• Với thiết kế sử dụng công nghệ cảm ứng điện dung, mặt kính chống xước Gorilla Glass, vỏ nhôm nguyên khối, màn hình hiển thị LCD, thiết bị sẽ làm cho căn nhà trở nên tiện nghi, sang trọng. Bên cạnh đó, với công nghệ truyền thông không dây ZigBee, giúp cho việc lắp đặt thiết bị trở lên dễ dàng trên các ngôi nhà đang sử dụng hoặc xây mới, mà không phải đi lại đường điện hay sửa đổi hạ tầng của ngôi nhà.
• Ngoài ra, thiết bị còn hỗ trợ cài đặt sẵn 4 kịch bản ưa thích thường sử dụng để đáp ứng các nhu cầu sử dụng hàng ngày.
• Được thiết kế tối ưu 6 kênh công suất, thiết bị có thể đáp ứng đủ nhu cầu điều khiển chiếu sáng, điều khiển điều hòa, thiết bị điện… cho một căn phòng của hệ thống nhà thông minh SmartHome.
• Sản phẩm đạt tiêu chuẩn chất lượng Châu Âu.

Thông số kỹ thuật bảng điều khiển 6 kênh SH – CC6



Điện áp	220VAC – 50/60Hz
Nhiệt độ hoạt động	60°C max
Tần số ZigBee	2.4GHz
Chuẩn truyền thông Dimmer	DALI (hỗ trợ điều khiển tối đa 64 thiết bị trên giao diện)
Công suất các kênh đầu ra	4 kênh Relay 220VAC 15A max và 2 kênh Dimmer trên bảng điều khiển hoặc 6 kênh relay 220VAC 15A max
Kích thước hộp điều khiển công suất ( D x R x C)	140 x 90 x 55mm
Khối lượng hộp điều khiển công suất	420 Gram
Kích thước mặt điều khiển cảm ứng (D x R x C)	180 x 120 x 8.6mm
Khối lượng mặt điều khiển cảm ứng	290 gram

Sử dụng thiết bị bảng điều khiển 6 kênh SH – CC6

• Màn hình hiển thị LCD

• Bật / tắt thiết bị:

Chạm nút nguồn Power < hình 1> để bật / để tắt toàn bộ thiết bị.

Chú ý: tắt cưỡng bức là trạng thái tắt trong một khoảng thời gian định trước. Tắt toàn bộ là trạng thái tắt toàn bộ thiết bị bao gồm cả điều hòa.

Hình 1



• Bật cưỡng bức và chế độ tự động:

Chạm nút < Hình 2 > để chọn chế độ Bật cưỡng bức hay chế độ tự động:

• Khi đèn chỉ thị sáng, thì thiết bị ở chế độ bật cưỡng bức và hẹn giờ tắt toàn bộ thiết bị.
• Khi đèn chỉ thị tắt, thì thiết bị ở chế độ tự động.

Chú ý: bật cưỡng bức là chế độ thiết bị hoạt động trong một khoảng thời gian mà không phụ thuộc vào cảm biến phát hiệ người, chế độ tự động là chế độ hoạt động theo cảm biến phát hiện người.

Hình 2

• Bật / tắt điều hòa:

Chạm nút nguồn Power < Hình 3 > để bật / tắt điều hòa:

• Khi điều hòa ở chế độ bật, các biểu tượng [ 25 °C ] sẽ hiển thị.
• Khi điều hòa ở chế độ tắt, các biểu tượng [ 25 °C ] sẽ ẩn.

Hình 3

Chạm nút chế độ Mode < M > để chọn (hình 4) :

Hình 4

• Điều chỉnh nhiệt độ:(hình 5)

Chú ý: Các nút điều chỉnh nhiệt độ chỉ hoạt động khi chế độ điều chỉnh quạt không được kích hoạt.

Hình 5

• Điều chỉnh tốc độ quạt: (Hình 6)

• Điều chỉnh hướng gió

Hình 6

• Bật / tắt các kênh relay Hình 7

• Đèn chỉ thị bên dưới biểu tượng sáng là trạng thái bật On
• Đèn chỉ thị bên dưới biểu tượng tắt là trạng thái bật Off
• Chú ý: mỗi kênh điều khiển thiết bị có thể được điều chỉnh để điều khiển 1 kênh công suất bất kỳ của hộp điều khiển kênh công suất bằng cách cấu hình lại phần mềm.

Hình 7

• Bật / tắt các kênh dimmer hình 8

• Chạm lần 1 nếu kênh tương ứng đang tắt thì đèn chỉ thị phía dưới biểu tượng sẽ nhấp nháy. Đồng thời, dãy đèn chỉ thị giữa 2 nút ấn < (-) (+) > sẽ sáng.
• Chạm nút < (-) > để giảm công suất / nhiệt độ màu.
• Chạm nút < (+) > để tăng công suất / nhiệt độ màu.
• Dãy đèn chỉ thị ở giữa 2 nút < (-) (+) > biểu tượng cho cường độ công suất. Mỗi đèn chỉ thị sáng tương ứng với 10% công suất.
• Để tắt kênh chạm nút tương ứng 2 lần.



Hình 8

• Chế độ ưa thích cài sẵn hình 9

Để chọn chế độ ưa thích cài đặt sẵn chạm vào các chế độ tương ứng:

Chú ý: các út điều chỉnh chế độ ưa thích cài đặt sẵn có thể khác nhau ở các phiên bản thiết bị.

Hình 9

• Thay đổi chế độ ưa thích cài đặt sẵn Hình 10

Điều chỉnh các chế độ ánh sáng, điều hòa và rèm mành thích hơp:

• Chạm và giữ 3 giây vào một trong các biểu tượng:

• Đèn chỉ thị tương ứng của các biểu tượng nhấp nháy 10 lần thì chế độ ưa thích được ghi trở lại.
• Lặp lại bước điều chỉnh chế độ ánh sáng, điều hòa và rèm mành ưa thích khác, sau đó ghi lại theo các bước ở trên.

Hình 10

Sơ đồ nối dây SH-CC6

• Sơ đồ nối dây sử dụng Dimmer theo chuẩn DALI hình 11

Hình 11

Lưu ý: Vói số lượng DALI slave ≤ 25 thiết bị thì SH-CC6 sẽ cấp nguồn cho Bus DALI và khi số lượng DALI slave > 25 thiết bị ( tối đa 64 thiết bị) thì sẽ cần nguồn ngoài tuân theo chuẩn DALI (*) cấp cho Bus DALI.

• Sơ đồ nối dây khi không dùng Dimmer Hình 12

Hình 12

• Phụ kiện hỗ trợ đấu dây Hình 13



Hình 13

Lưu ý: Khi sử dụng tổng tải nhỏ hơn 13A thì sử dụng cầu đấu dây cho Cổng kết nối đầu vào để tối ưu việc triển khai lắp đặt.

Hướng dẫn lắp đặt SH-CC6

• Lắp hộp điều khiển công suất vào hộp âm tường

Bước 1: Mở các nút đậy lỗ vít (3) ở hộp điều khiển công suất (2).

Bước 2: Nối các dây dẫn vào đầu nối dây (4) theo sơ đồ nối dây và cắm các đầu nối dây vào vị trí tương ứng trên hộp điều khiển công suất (2).

Ghi chú: thứ tự vị trí của đầu nối dây dẫn được ký hiệu trên vỏ thiết bị.

Yêu cầu: Mở nút đậy lỗ vít (3) bằng dụng cụ phù hợp, nhẹ nhàng để không làm trầy xước vỏ hộp.

Bước 3: Lắp hộp điều khiển công suất (2) vào hộp âm tường (1), sau đó bắt 4 vít M4 (5).

Yêu cầu: hộp điều khiển công suất (2) được gắn chặt vào hộp âm tường (1).

Bước 4: Lắp nút đậy lỗ vít (3) vào các lỗ tương ứng.

Yêu cầu: Các nút đậy lỗ vít (3) nằm khít trong lỗ tương ứng, không bị lỏng và lung lay. Sắp xếp các dây kết nối gọn gàng, sử dụng dây thít để bó và cố định.

Lắp vành cài inox (6) vào hộp âm tường (1), điều chỉnh vành cài inox (6) nằm ngay ngắn trên tường và cố định lại bằng 4 vít M4 (5).

Yêu cầu: vành cài inox (6) được lắp chặt và ngay ngắn, không bị lệch bằng cách sử dụng thước thủy Niveau để kiểm tra.

• Lắp mặt điều khiển cảm ứng vào vành cài inox

Bước 1: Đặt mặt điều khiển cảm ứng (8) theo hướng của vành cài inox (6). Lắp cáp nối (7) vào mặt cảm ứng (8).

Chú ý: phần màu xanh của cáp nối hướng ra phía ngoài.

Bước 2: Lắp mặt điều khiển cảm ứng (8) theo hướng mũi tên (a) vào trong vành cài inox (6).

Bước 3: Khi mặt điều khiển cảm ứng (8) đã khớp vào vành cài inox (6) thì đẩy theo hướng mũi tên (b) cho đến khi nghe thấy tiến kêu tách.

Chú ý: mặt điều khiển cảm ứng (8) phải khít với tường, chắc chắn và không bị lệch so với phương ngang.



• Không sử dụng nguồn điện khác với nguồn điện được ghi trong phần thông số kỹ thuật của thiết bị
• Ngắt nguồn điện của thiết bị trước khi lắp đặt, tháo gỡ hoặc sửa chữa thiết bị.
• Không để thiết bị ở nơi có nhiệt độ quá cao.
• Không tự tháo mở thiết bị khi không cần thiết.
• Không lau chùi thiết bị bằng các hóa chất ăn mòn
• Tuân thủ hướng dẫn an toàn, để đảm bảo an toàn trong suốt quá trình sử dụng.

Tính năng thiết bị SH – CC6 vào hệ sinh thái nhà thông minh Bkav SmartHome



• Thiết bị SH – CC6 điều khiển chiếu sáng thông minh.

Tất cả các thiết bị chiếu sáng được kết nối với nhau thành một hệ thống mạng, gia chủ có thể điều khiển chúng theo các kịch bản hay ngữ cảnh mình mong muốn



Thông minh theo ngữ cảnh



Chỉ cần ra lệnh bằng giọng nói hay bấm 1 nút: Xem phim, Tiếp khách, Ăn tối,… Hệ thống chiếu sáng ngay lập tức điều chỉnh về các chế độ ngữ cảnh đã chọn.



Học thói quen gia chủ







Hệ thống có thể nhận biết chính xác thời điểm ngày/đêm, cũng như các khu vực có sự hiện diện của gia chủ để tự động bật/tắt ánh sáng thông minh, tiết kiệm nhất.



• Thiết bị SH – CC6 điều khiển hệ thống tưới tiêu sân vườn thông minh.

• Điều khiển bơm nước sân vườn thông minh tưới nhỏ giọt thông minh sẽ cung cấp nước đến trực tiếp vị trí gốc cây mà bạn cần tưới, không làm nước văng ra khu vực xung quanh. Từ đó tiết kiệm nước, hạn chế sự phát triển của cỏ dai xung quanh gốc cây. Hoặc nhỏ lên bề mặt đất hay trực tiếp lên vùng rễ, nhờ sử dụng một mạng lưới gồm các van, đường ống và lỗ thoát nước.

Tưới cây nhỏ giọt thông minh

• Điều khiển bơm nước sân vườn thông minh tưới phun sương thông minh là đầu tưới dưới dạng hạt mịn, tỏa ra nhiều hướng xung quanh béc tưới. Khi nguồn nước đưa vào được nén với áp suất cao qua những vòi được thiết kế đặc biệt sẽ chuyển hóa dưới dạng các hạt sương siêu mỏng, với kích thước hạt nhỏ dễ khuếch tán vào môi trường, không chỉ cấp nước cho hoa cỏ mà hệ thống tưới nước phun sương còn làm giảm không khí nóng bức xung quanh. Khi bốc hơi nhanh nó sẽ hấp thu nhiệt và làm giảm nhiệt độ môi trường xung quanh, tạo môi trường mát mẻ với vườn cây xanh tốt .

Tưới cây phun sương thông minh

• Điều khiển bơm nước sân vườn thông minh tưới phun mưa thông minh là phương pháp sử dụng máy bơm nước cột áp cao kèm theo ống dẫn và mũi phun tạo ra một lượng lớn các tia nước cùng lúc, nhìn giống như mưa nhân tạo để tưới cây. Bán kính tưới đa dạng tùy vào từng loại cây trồng.

Tưới cây phun mưa thông minh

• Điều khiển bơm nước sân vườn thông minh Pop-up tưới cỏ thông minh: Pop-up tưới có sẽ nhô khỏi mặt đất khi bơm nước hoạt động. Khi bơm nước ngừng hoạt động, chúng sẽ thu về mặt đất. Giúp đảm bảo mỹ quan cho sân vườn, hoạt động vui chơi của trẻ nhỏ trên thảm cỏ.

Pop-up tưới cỏ thông minh

• Điều khiển bơm nước thác nước non bộ thông minh: thông thường, khi thiết kế thác nước hồ cá koi, phần lớn khách hàng đều cho rằng tác dụng của nó là một loại tiểu cảnh, góp phần vào việc trang trí, nâng cao thẩm mỹ cho hồ cá. Trải qua một thời gian sử dụng, nhiều khách hàng nhận ra được giá trị lớn từ thác nước hồ cá Koi mà chúng ta vẫn hay bỏ qua đó là hệ lọc nước hồ cá Koi. Đặc biệt có thể thấy rõ công dụng này khi quan sát tại các hồ cá koi lớn và hệ thống lọc nước hồ phức tạp, sau khi nước lọc bỏ đi những tạp chất sẽ theo đường ống trở lại hồ và đẩy ngược lên thác. Ngoài ra bơm nước cho thác nước hồ cá koi còn được biết đến với vai trò là nơi cung cấp oxy cho cá thông qua dòng chảy và hỗ trợ cho những chú cá koi trong từng đường bơi. Sử dụng bơm nước cho thác nước hồ cá koi, khách hàng có thể an tâm hơn khi lượng oxy được tạo ra sẽ thay thế được một phần không nhỏ việc sử dụng máy sục khí oxy, giúp bạn tiết kiệm được rất nhiều.

Bơm nước cho thác nước hồ cá koi

• Thiết bị SH – CC6 điều khiển hệ thống chiếu sáng tham gia vào hệ thống an ninh.



Tất cả thiết bị Bkav SmartHome được kết nối vào hệ thống An ninh đa lớp, với các kịch bản An ninh thông minh. Giám sát an ninh đa lớp từ hàng rào, sân vườn cho tới mọi khu vực trong nhà. Hệ thống đèn sẽ tự động bật sáng khi hệ thống camera phát hiện xâm nhập.
