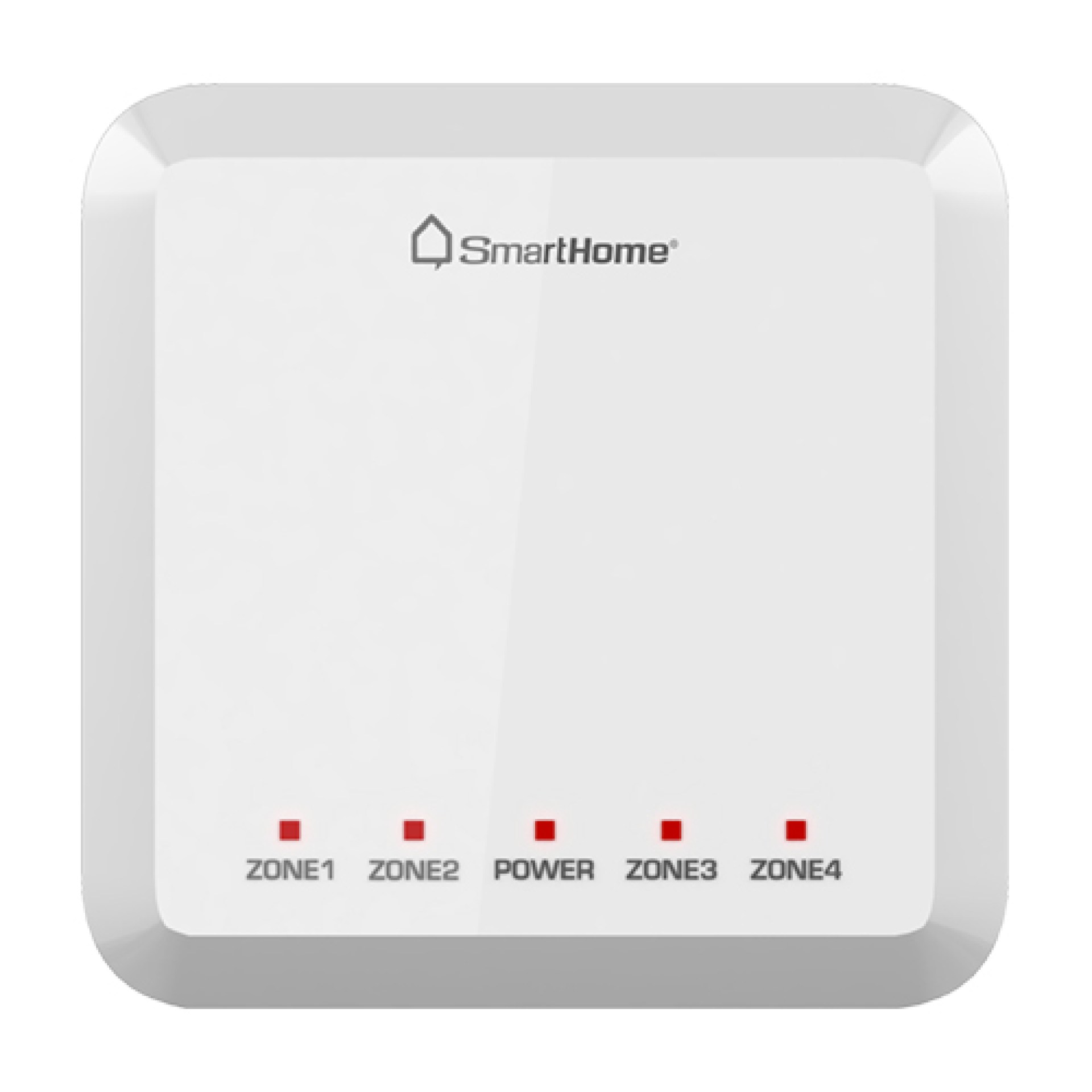

Thiết bị an ninh trung tâm SH-SCZR

Thiết bị an ninh trung tâm SH-SCZR và thông tin sản phẩm:

Bộ sản phẩm đóng gói thiết bị an ninh trung tâm SH-SCZR

Thông số kỹ thuật thiết bị an ninh trung SH-SCZR

• Điện áp hoạt động: 220VAC-50/60Hz
• Nhiệt độ hoạt động: 60 độ C
• Tần số ZigBee: 2,4Hz
• Tiếp điểm Alarm: NO-3A-220VAC
• Số kênh hỗ trợ: 4 kênh
• Nguồn đầu ra: 12VDC – 1A
• Kích thước (D x R x C): 100 x 103 x 37 mm
• Khối lượng: 264 gram

Chức năng của thiết bị cảnh báo an ninh SH-SCZR

Thiết bị cảnh báo an ninh SH-SCZ-Lite tiếp nhận tín hiệu từ 4 kênh cảm biến, khi có tín hiệu từ cảm biến thiết bị sẽ phát cảnh báo bằng còi, đóng tiếp điểm NO – Alarm và chuyển thông tin cảnh báo về hệ thống server SmartHome.

Sơ đồ nối dây thiết bị an ninh trung tâm SH-SCZR

Hướng dẫn lắp đặt thiết bị an ninh trung tâm SH-SCZR

• Bước 1: Tháo 2 vít (a) và (b) để tháo connector (c) ra khỏi thiết bị như Hình (1)

• Bước 2: Cài thiết bị vào thanh ray. Kéo lẫy cài (d) xuống, đặt thiết bị theo đúng vị trí thanh ray rồi đẩy lẩy cài (d) vào vị trí ban đầu như hình (2).

* Chú ý: Thiết bị phải được nằm ngay ngắn, chắc chắn trên thanh cài.

• Bước 3: Nối các dây dẫn vào connector Hình (3), theo đúng sơ đồ đấu dây

* Chú ý: Kiểm tra chắc chắn các dây nối đã được nối đúng theo sơ đồ. Dây nối đảm bảo gọn gàng, tiếp xúc tốt, tránh chập cháy.

• Bước 4: Lắp connector (c) đúng chiều vào thiết bị, vặn 2 vít (a) và (b) theo hình (4)

Sử dụng thiết bị thiết bị an ninh trung tâm SH-SCZR

Thiết bị SH – SCZ được sử dụng trong hệ thống an ninh của hệ thống nhà thông minh Smarthome nhằm kết nối các cảm biến an ninh với hệ thống điều khiển trung tâm. để sử dụng với thiết bị SH – SCZ, các cảm biến an ninh phải có đầu ra là các tiếp điểm dạng thường đóng NC hoặc thường mở NO.

Sau khi kết nối các đầu ra của các cảm biến an ninh với thiết bị SH-SCZ cần thực hiện hiệu chỉnh các thông số đầu vào của thiết bị như loại tiếp điểm, thời gian khởi động… của từng loại cảm biến an ninh để đảm bảo hệ thống hoạt động chính xác.

Khi có tín hiệu báo động từ các cảm biến, thiết bị SH-SCZ sẽ bật còi và báo động, đồng thời gửi tín hiệu thông báo về hệ thống Server SmartHome.

Xem thêm thiết bị tích hợp vào thiết bị SH-SCZ

Sử dụng an toàn thiết bị an ninh trung tâm SH-SCZR

• Không sử dụng nguồn điện khác với nguồn điện ghi trong phần thông số kĩ thuật của thiết bị
• Ngắt nguồn điện của thiết bị trước khi lắp đặt, tháo gỡ hoặc sữa chữa thiết bị.
• Không để thiết bị ở nôi có nhiệt độ quá cao.
• không tự tháo mở thiết bị khi không cần thiết.
• không lau chùi thiết bị bằng các hóa chất ăn mòn.
• Bạn nên tuân thủ các hướng dẫn sử dụng an toàn, để đảm bảo an toàn trong suốt quá trình sử dụng thiết bị.

Lưu ý sử dụng thiết bị an ninh trung tâm SH-SCZR

Cảm ơn bạn đã lựa chọn bộ thiết bị cảnh báo an ninh SH – SCZ của công ty SmartHome. Khi lựa chọn sản phẩm của công ty SmartHome, Bạn sẽ nhận được chế độ chăm sóc khách hàng tốt nhất và được hỗ trợ lắp đặt bởi các chuyên gia kỹ thuật.

Tài liệu này có các thông tin hữu ích trong quá trình lắp đặt và sử dụng sản phẩm. Bạn nên dành thời gian đọc kỹ hướng dẫn và giữ lại trong trường hợp cần sử dụng đến.

Tai nạn do điện giật có thể gây chấn thương hay chết người. Khi sửa chữa, lắp đặt hay vệ sinh thiết bị, bạn nên kiểm tra nguồn điện kết nối với thiết bị đã được ngắt hay chưa.

Bạn nên nhờ kỹ thuật hoặc Trung tâm chăm sóc khách hàng để trách các sự cố xảy ra do điện giật.

bạn nên tuân thủ các quy định về môi trường khi loại bỏ hay tái chế thiết bị, các vật liệu bao bì của thiết bị.

Bộ thiết bị cảnh báo an ninh SH – SCZ là sản phẩm của công ty SmartHome đã được đăng ký kiểu dáng, giải pháp hữu ích và chứng nhận chất lượng. Mọi hình thức vi phạm như sao chép kiểu dáng và ý tưởng sản phẩm đều phải chịu sự xử lý của luật bảo hộ bản quyền hiện hành của nước Cộng hòa Xã hội Chủ nghĩa Việt nam.
